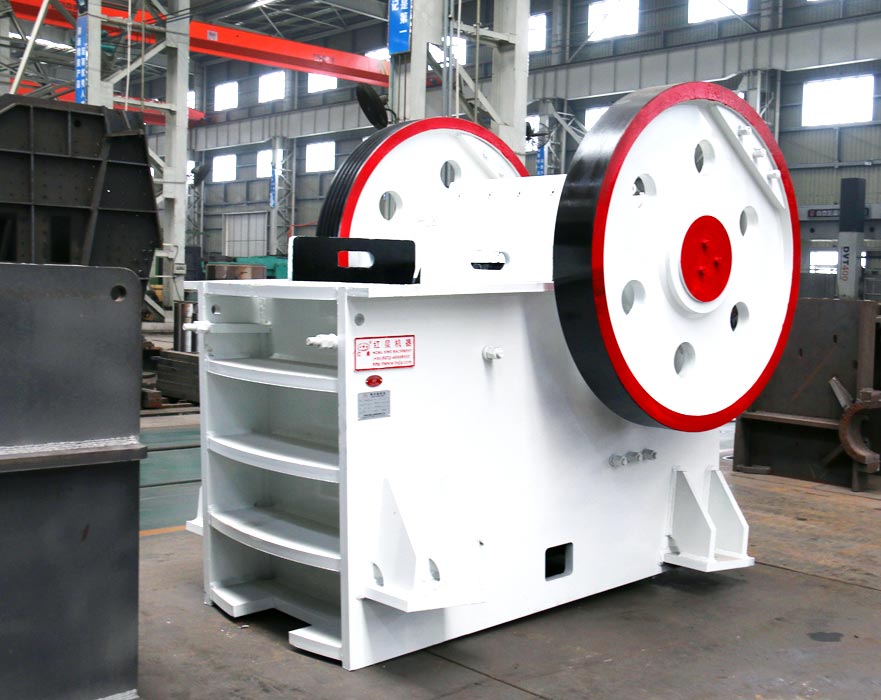

山石破碎機
- 進料粒度
- 120-1500mm
- 出料粒度
- 10-400mm
想要獲取報價、建廠方案，我們將7×24h為您服務
點擊免費咨詢山石破碎機介紹
山石破碎機是指礦山設備中的選礦設備中的破碎機械-破碎機，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。目前常用山石破碎機有顎式破碎機、反擊式破碎機、圓錐破碎機、錘式破碎機、沖擊式破碎機、輥式破碎機、復合式破碎機等。顎式破碎機破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。反擊式破碎機能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點;PF-II系列反擊式破碎機，適用于破碎中硬物料，如水泥廠的石灰石破碎，具有生產能力大，出料粒度小的優點。

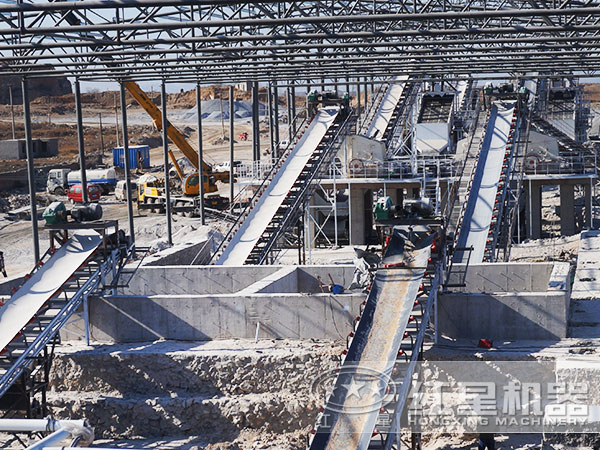

山石破碎現場
山石破碎機分類及特點
顎式破碎機：顎式破碎機簡稱鄂破(又名老虎口)出現于1858年，具有破碎比大。顎式破碎機品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點,是一級破碎的放心之選設備，因此被廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。該系列破碎機適宜于破碎抗壓強度不高于320MPa(兆帕)的各種軟硬礦石，被破碎物料的大塊度不得大于技術參數表所規定。
顎式破碎機結構簡單、工作可靠

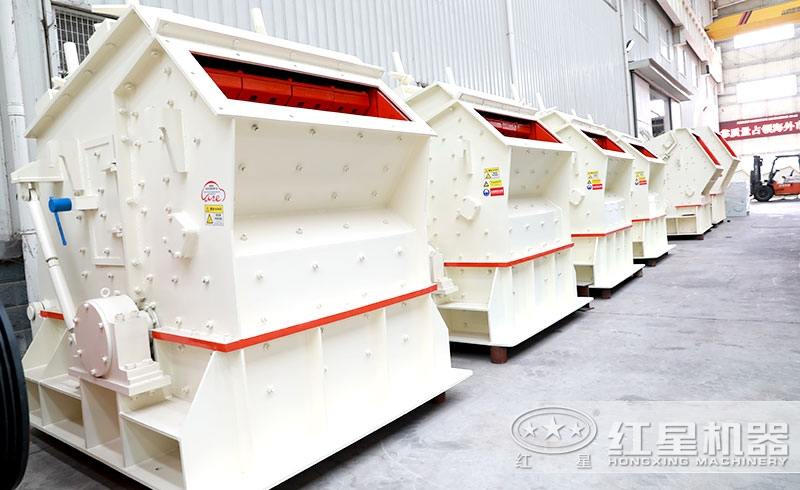

反擊式破碎機：具有結構簡單、破碎比大、能耗低、產量高、重量輕、破碎后成品呈立方形體等優點，廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。
反擊式破碎機產量高、粒形優異
液壓圓錐破碎機：具有結構簡單、性能穩定、不易故障、維修方便快捷、生產能力大、高產、高質，且具有多種腔形的中細破碎、雙保險控制的液壓與潤滑系統，故廣泛應用于金屬礦山、冶金工業、化學工業、建筑工業、水泥工業及砂石行業等。

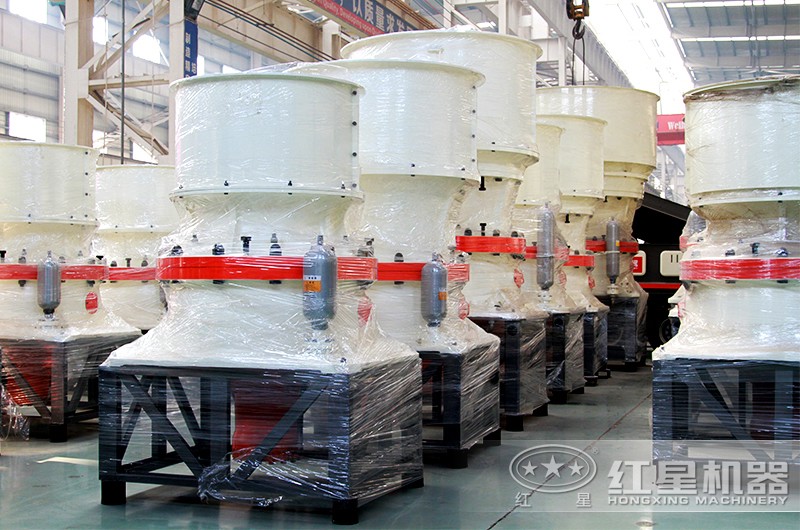

液壓圓錐破碎機性能穩定、高產節能
復合式破碎機：是一種融錘破，反擊破于一體的新型高產細碎設備，具有生產能力大、破碎效率高、粉碎比大、磨蝕量小、能耗低、密封性好、運轉平穩、維護方便等突出優點。在建材企業用該設備破碎石灰石、煤、煤矸石和水泥熟料等物料時，可明顯降低入磨粒度，提高磨機產量，是一種較理想的節能破碎設備。

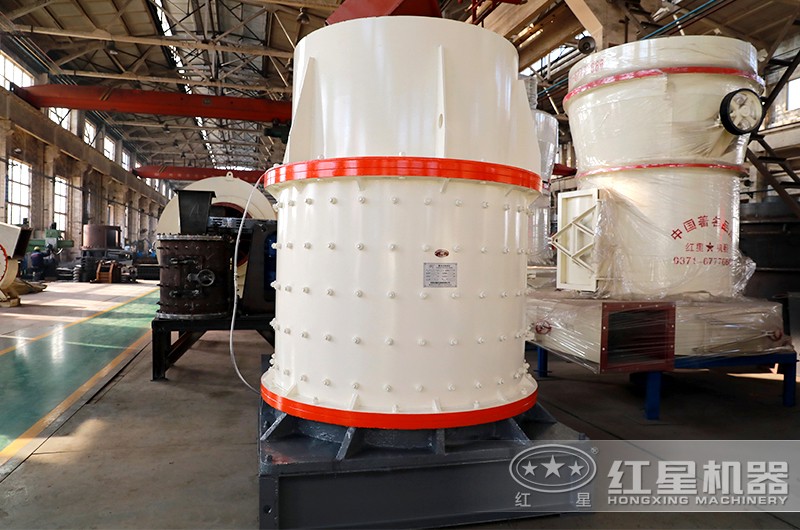

復合式破碎機粉碎比大、能耗低
錘式破碎機：也叫強擊式破碎機，具有破碎比大，生產能力高，產品粒度均勻等特點，該破碎機是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備之一。

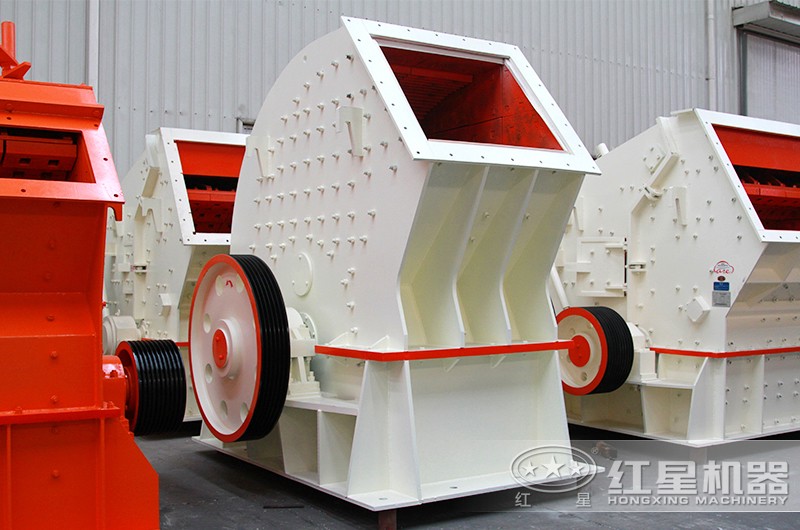

錘式破碎機一次成型
單段破碎機：具有碎碎比大、出料粒度細、工藝簡化、運行成本低等優點，被廣泛應用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金屬礦山和新型綠色建材等行業。

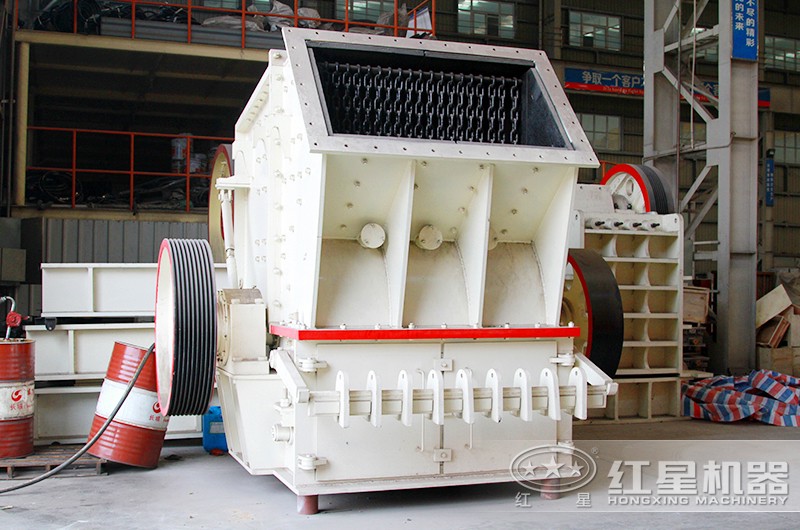

單段破碎機運行成本低

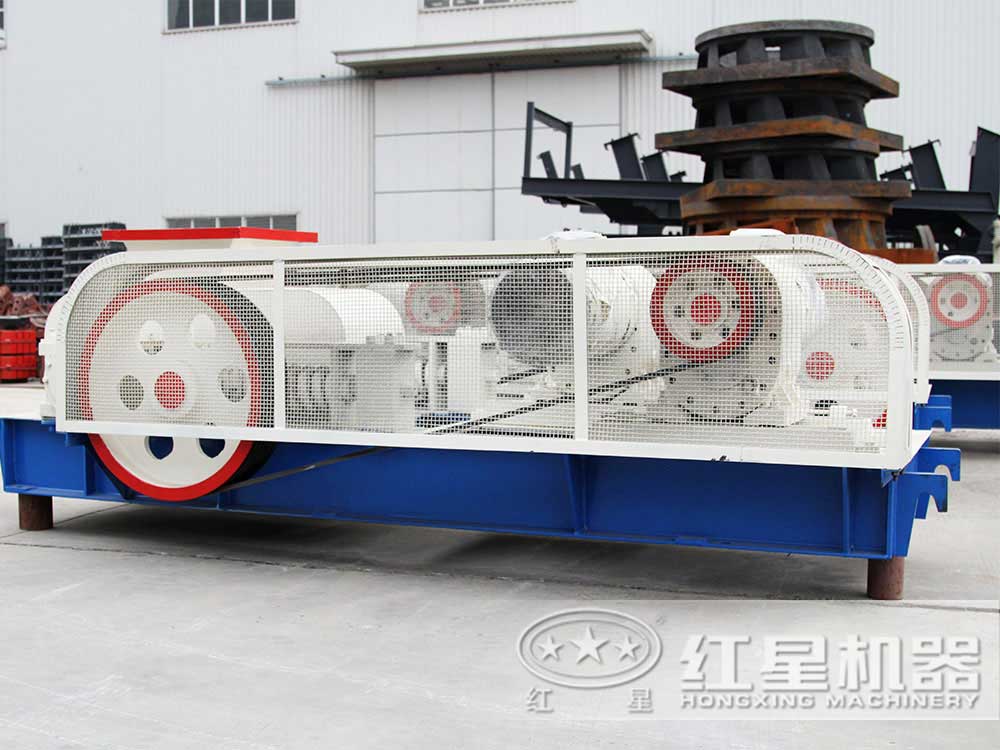

對輥式破碎機：適用于在水泥，化工，電力，冶金，建材，耐火材料等工業部門破碎中等硬度的物料，如石灰石，爐渣 ，焦碳，煤等物料的中碎，細碎作業。
對輥式破碎機中細碎效果好
第三代破碎機：俗稱新型制砂機，廣泛應用于金屬與非金屬礦、水泥廠，砂石冶金等行業。適用中細碎普氏硬度≤5~16的各種礦石和巖石，如鐵礦石、有色金屬礦石、花崗巖、石灰?guī)r、石英巖、沙巖、鵝卵石等。

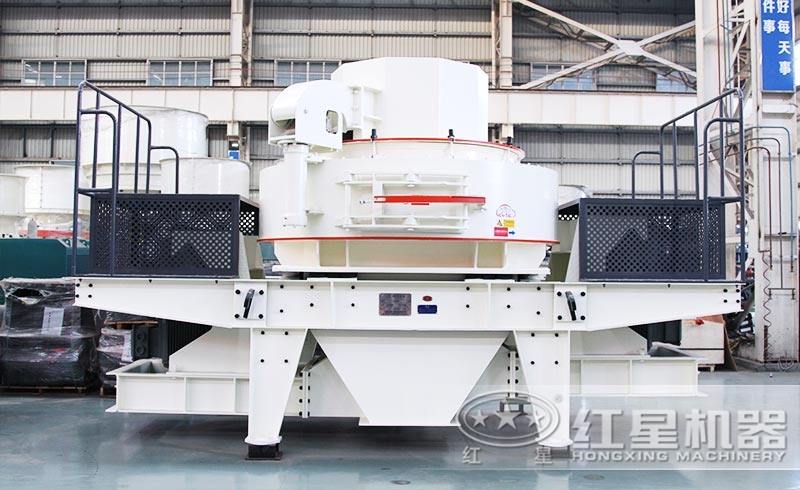

新型制砂機
顎式山石破碎機設備工作原理
破碎機礦山設備的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。
該系列破碎機礦山設備方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎。

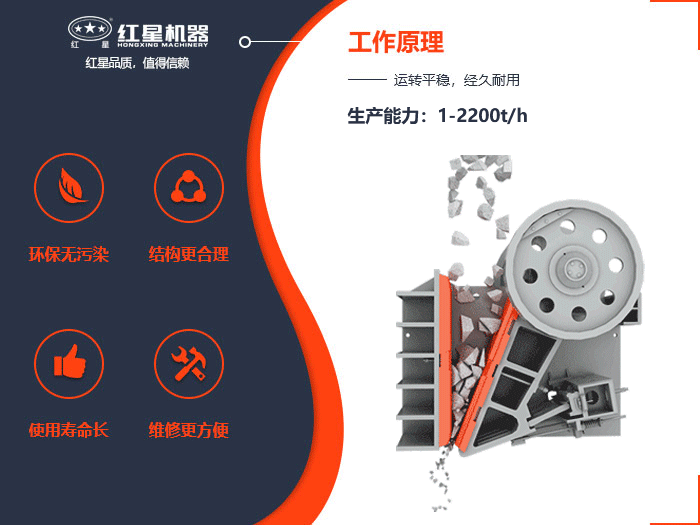

顎式山石破碎機設備工作原理圖
技術參數
- 顎式破碎機
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
