螺旋分級機介紹

分級機車間視頻

螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。

螺旋分級機適用范圍

分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

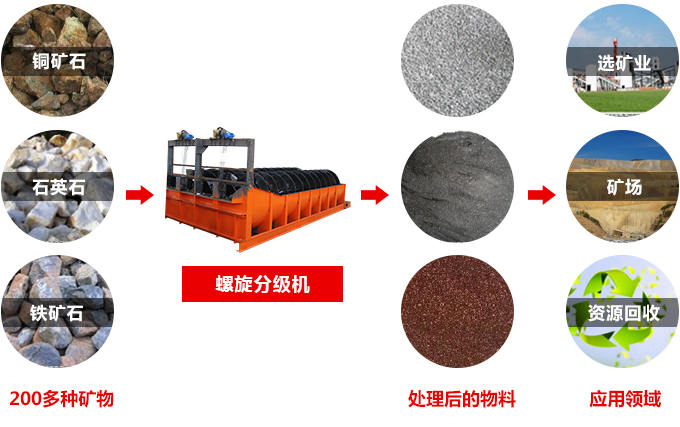

螺旋分級機適用范圍及應用領域

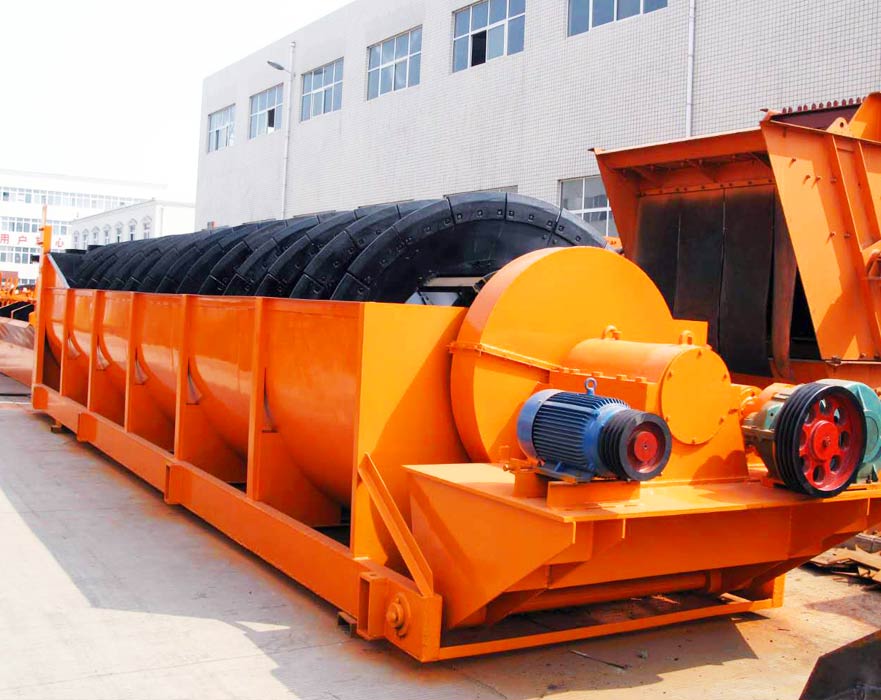

螺旋分級機圖片

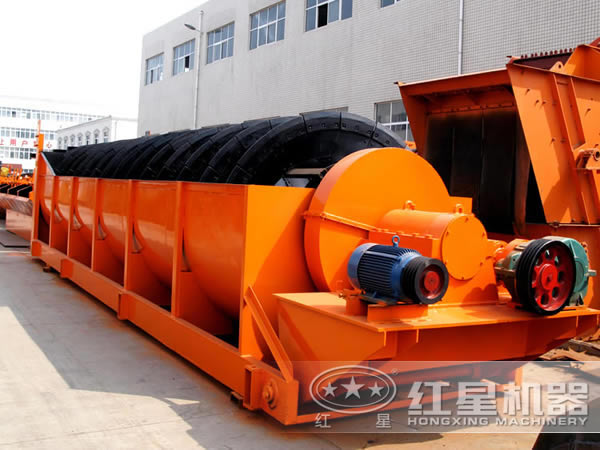

分級機

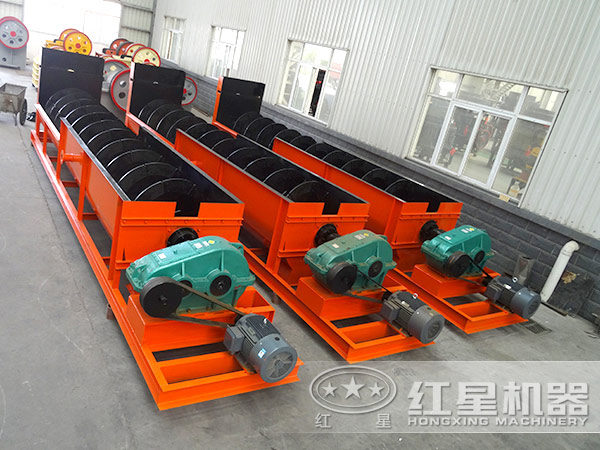

分級機車間

螺旋分級機工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的 一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板 焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

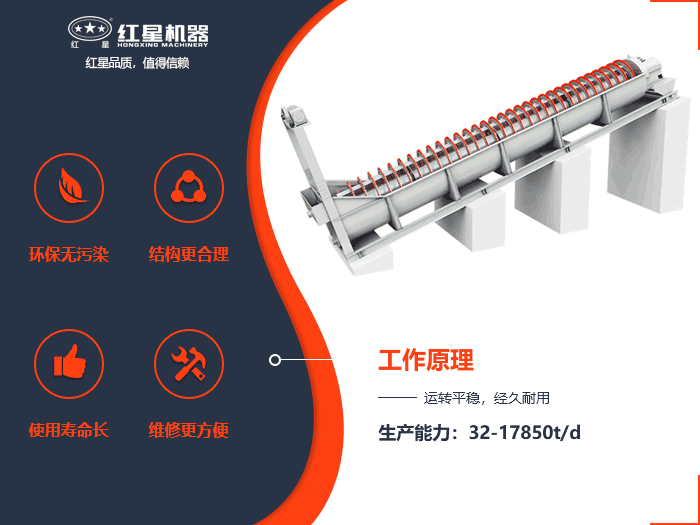

螺旋分級機工作模擬動圖

螺旋分級機結構

螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。

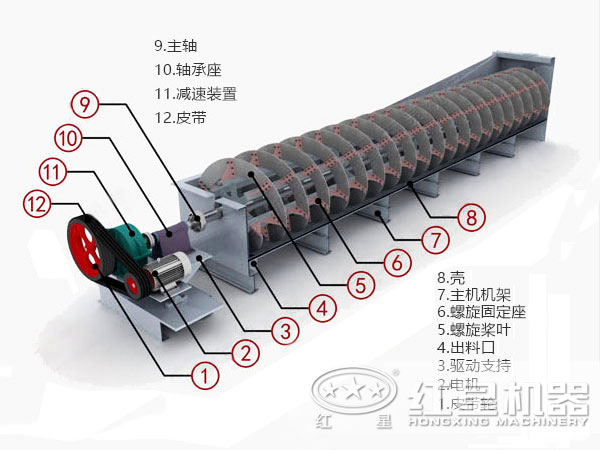

螺旋分級機結構圖

螺旋分級機選購指南

常用的槽形分級機有水力分級箱，典瓦爾型水力分級機和KP-4C型分級機等。

1.水力分級箱為自由沉降式分級設備。當處理密度大、顆粒粗的物料時，耗水量要比干涉沉降式水 力分級機大，而且排礦管易堵，分級效果差。但其構造簡單，不用動力，工作可靠，故在鎢，錫礦石選礦廠中被廣泛應用。

水力分級箱適宜處理粒度較小和細泥含量較多的物料。適宜的分級粒度為2一0.074mm，對小于0.074m/n的粒級，分級效果較差。適宜的給礦濃度為t8",--25%。

選擇水力分級箱時，要注意分級箱的室數與流程中所規定的分級級別數相適應，同時應兼顧到所選用的搖床及跳汰機臺數。

2.典瓦爾型水力分級機為干涉沉降式分級機，適于處理密度較大，粒度較粗的礦石。

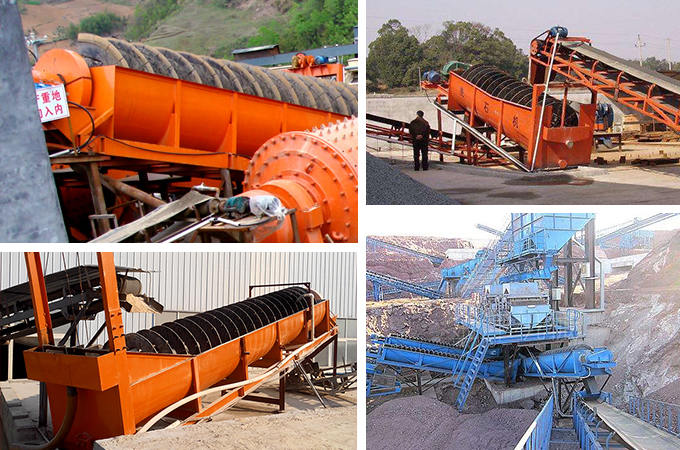

紅星分級機客戶現場

技術參數

相關案例
